德国GCE减压阀减压器SMD50024 BCF14 N14N14
编号: GCE-50024
价格:
2794.00
产品详情

德国GCE SMD 500/530-24

单路控制面板

SMD50024 BCF14 N14N14铜镀铬

单级减压器

铜镀铬

进气压力: 230 /300 bar

3300/4350 psi

出气压力: 14, 28, 50, 200 bar / 200, 400, 720, 2900 psi

带吹扫功能,含泄压阀


供气面板SMD 500/530-16/-24/-25 - 单气瓶供气


单级减压,

适用于惰性气体、可燃气体、助燃气体及混合气体,

最高纯度6.0,

进气压力: 230/300 bar / 3300/4350 psi

出气压力范围1 200 bar / 14 2900 psi

设计特点

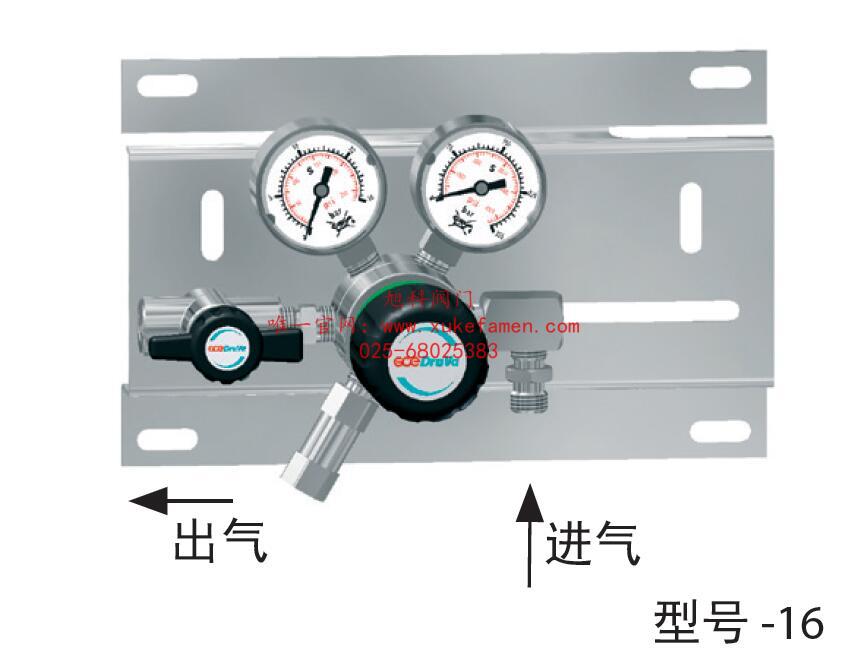

供气面板标准应用(型号-16)

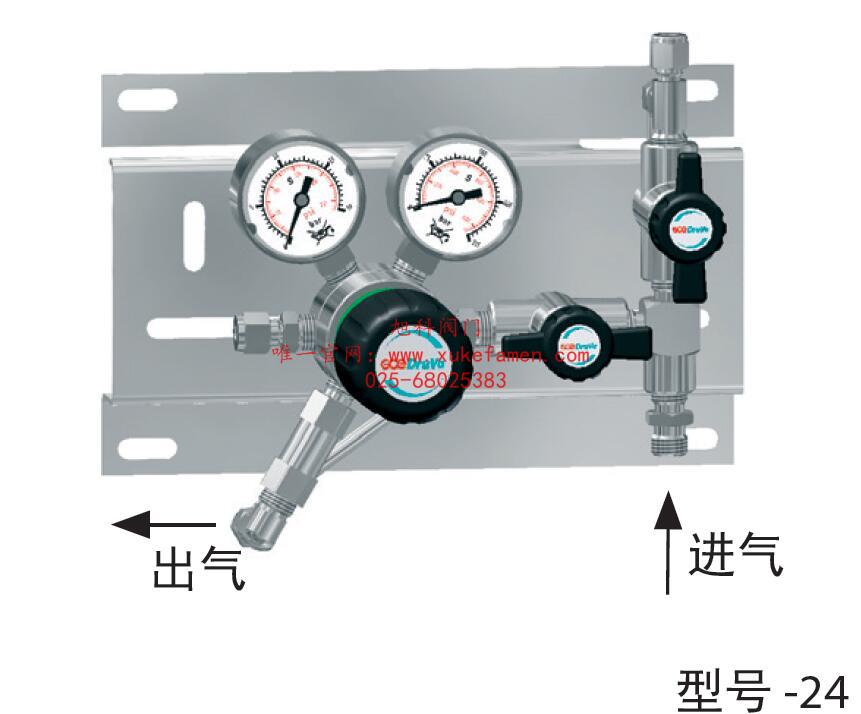

带吹扫阀(型号-24)

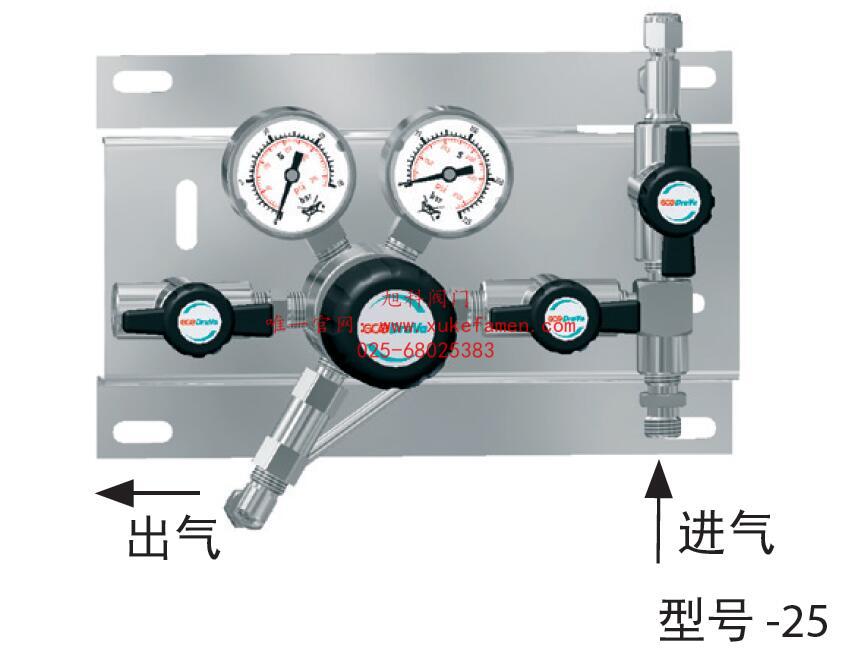

带吹扫阀和出气隔膜阀(型号-25)

描述

安装在一块不锈钢面板上,由减压器母体、高低压表、泄压阀(如出气压力>50bar)、隔膜阀(型号-16位于出气端, 型号-24位于进气端, 型号-25位于进出气两端)组成。使用盘管或高压金属软管连接气瓶与使用端。加装感应式压力表和压力报警盒能更好的实现气体监控功能。与泄压阀连接的排气管可根据客户要求定制。

应用

供气面板永久性地安装在气瓶储存室或气体使用点附近的气瓶柜内,通过此控制面板使瓶装高压气体减压到管路内的低压气体。通过下游管路系统连接至使用点。

型号-24可在更换钢瓶后开启吹扫功能;型号-25还可在更换钢瓶时关闭供气面板上出气端的隔膜阀来截断气流。此系列供气面板标准应用:用于高敏感分析设备的集中或分散式的气路系统。


技术参数

母体:

经特殊清洗处理、电抛光的316L (1.4404)

经特殊清洗处理、镀镍和镀铬的黄铜CW614(CuZn39Pb3)

泄压阀:

出气连接NPT 1/4"f, 如出气压力>50bar

阀座密封:

PCTFE

母体密封:

PCTFE (不锈钢), PVDF (铜镀铬)

泄压阀阀座密封:

不锈钢: FKM, (EPDM, FFKM)*, 铜镀铬: EPDM, (FKM)*

性能参数:

请见第五章

基本参数:

请见第11

压力表量程:

-1 10 bar (-15 145 psi)

0 25 bar (0 365 psi), 0 40 bar (0 600 psi)

0 80 bar (0 1150 psi), 0 315 bar (0 4500 psi)

0 400 bar (0 5800 psi)

重量:

.2.5 kg (型号 -16) / 2.74 kg (型号 -24)/ 3 kg (型号 -25)

尺寸 (××):

.250×155×185 mm

吹扫阀进气:

NPT 1/4"f , M 14×1.5 (可选)

吹扫阀出气:

NPT 1/4"f 或卡套接头
