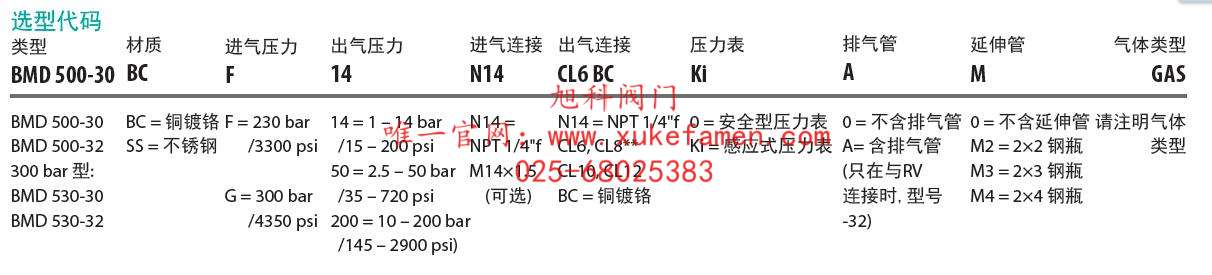

捷锐GCEBMD 500/530-32BMD50032 BCF14 N14N14
编号: GCE-BMD50032
价格:
8958.00
产品详情

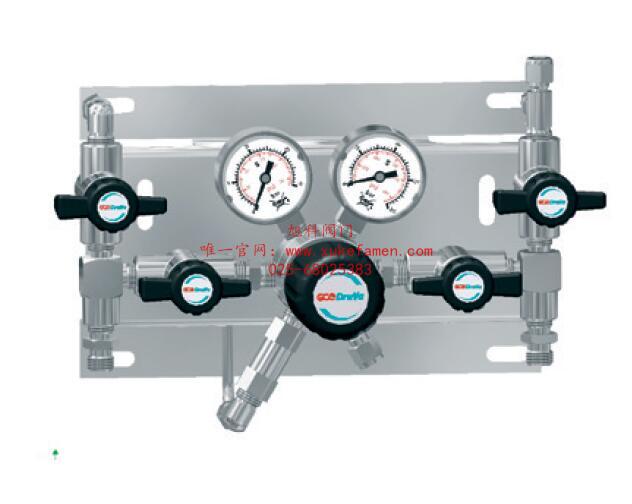

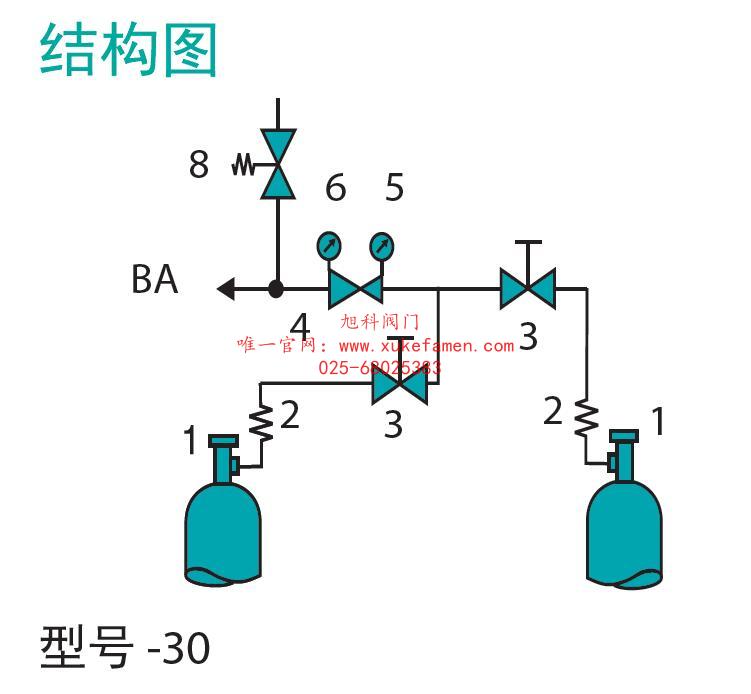

供气面板BMD 500/530-30/-32 -手动切换

单级减压,

适用于惰性气体、可燃气体、助燃气体及混合气体,

最高纯度6.0,

进气压力230/300 bar / 3300/4350 psi,

出气压力范围1 200 bar / 14 2900 (3300) psi

设计特点

更换钢瓶时也能持续供气

快速手动切换至备用端

可选感应式压力表用于监控气源使用状况

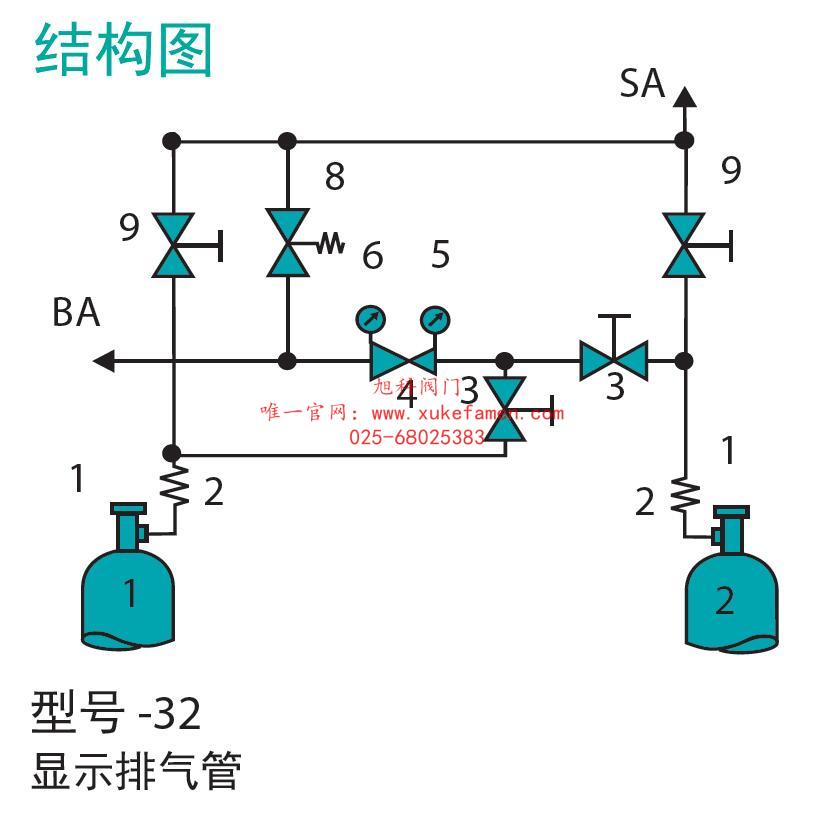

吹扫功能(BMD 500-32)

两侧各连接一组钢瓶, 每组钢瓶数最多为4

描述

可使瓶装高压气体从最高压力为230/300bar减至1-200bar的使用压力。安装在一块不锈钢面板上,由减压器母体、高低压表等组成。进气隔膜阀使得即使在更换气瓶时也能不间断供气。加装感应式压力表和压力报警盒能更好的实现气体监控功能。附加的吹扫阀使得即使在更换气瓶时也能使用内部气体吹扫净化从而保持气体的纯度。与泄压阀(如出气压力>50bar)连接的排气管可根据客户要求定制(型号-32)

应用

主要优点:当供气面板一侧的气瓶内气体用完时,能手动快速切换到另一侧的备用气瓶进行供气,从而保证连续供气。

此系列供气面板标准应用:用于高敏感分析设备的集中或分散式的气路系统。

技术参数

母体:

经特殊清洗处理、电抛光的316L (1.4404)

经特殊清洗处理、镀镍和镀铬的黄铜CW614(CuZn39Pb3)

泄压阀:

出气连接 NPT 1/4"f (出气压力 > 50 bar RV *)

阀座密封:

PCTFE

母体密封:

PCTFE (不锈钢), PVDF (铜镀铬)*

泄压阀 阀座密封 FKM, (EPDM, FFKM)*, EPDM, (FKM)*

性能参数:

请见第五章

基本参数:

请见第11

压力表量程:

-118 bar (-15 260 psi), 080 bar (0 1150 psi)

0315 bar (0 4500 psi), 0400 bar (0 5800 psi)

重量:

2.9 /3.8 kg

尺寸 (××):

400×200×185 mm (BMD 500-30);

440×200×185 mm (BMD 500-32)

进气连接:

NPT 1/4"f , M14×1.5 (可选)

出气连接:

NPT 1/4"f, 可选 卡套接头
