VCR(FSR)接头 焊接 EP/BA接头
分享到:
VCR(FSR)接头 焊接 EP/BA接头
编号: SS316LT
价格:
255.00
产品详情

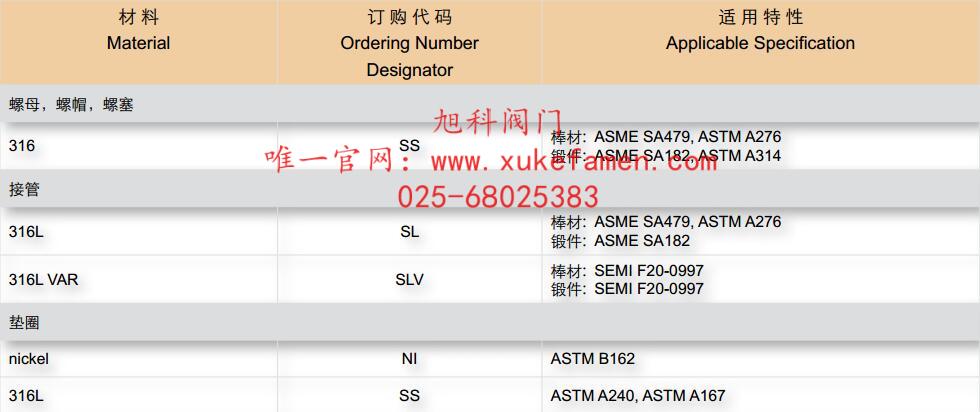

捷锐专门为高纯和超高纯场合设计制造高质量的连接
件。 GENTEC FSR 连接件采用 316, 316L 或者 316L
VAR 的不锈钢材质,并供应 BA 或者 EP 等级。针对半
导体工业的要求,产品在10-100级无尘室清洁处理,并
采用尼龙袋双层密封包装。

u 电镀
FSR 内螺纹使用镀银处理, 应避免使用化学清洗、电解抛光和钝化,这些过程会除去镀层。如果镀层被破坏,可能导致螺纹
擦伤,甚至破坏产品密封

u 尺寸
尺寸以英尺为单位,如有变更恕不通知

压力温度等级 Pressure &TEMPERATURE RatingS
订购 EP 零件,用以下的设计型号进行订购

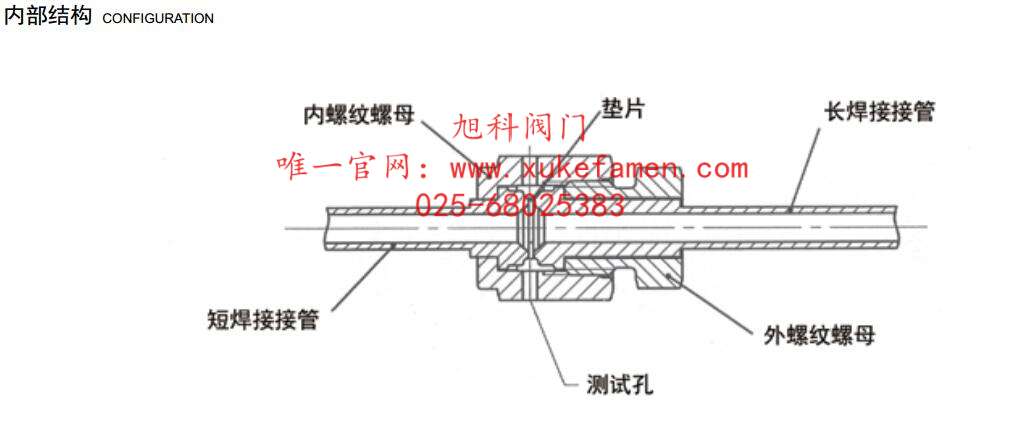

u 螺母
内螺纹是镀银的,以防止磨损,确保装配时一致
视觉检查与泄漏测试端口:每个螺帽带两个检漏孔,便于泄漏测试

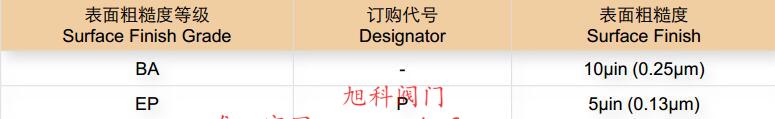

表面粗糙度等级
Surface Finish Grade
订购代号
Designator
表面粗糙度
Surface Finish
BA - 10μin (0.25μm)
EP P 5μin (0.13μm)
3 3
u 样本所示压力等级适用于温度范围 – 28 37°C (–20 100°F )
u 所有压力等级基于 ASME B31.3 标准的许用应力值 20000 psig(1378 bar)确定

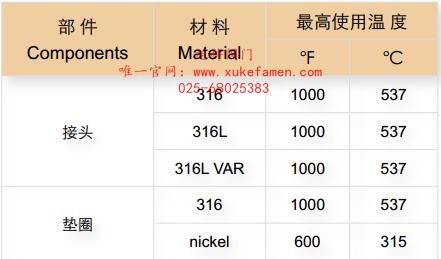

u 温度高于37°C (100°F) 压力等级须乘以相应系数,相关系数列表如下中

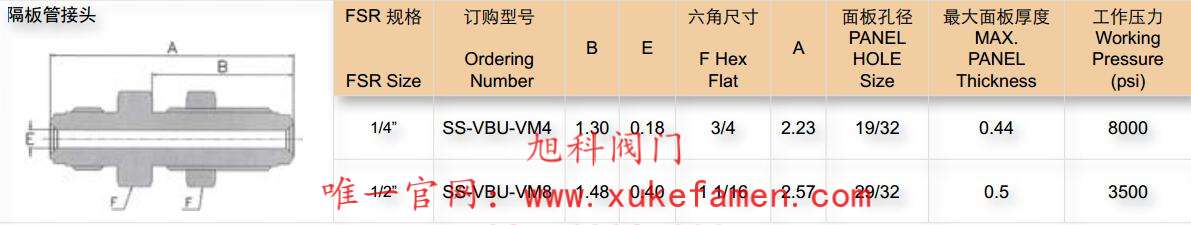

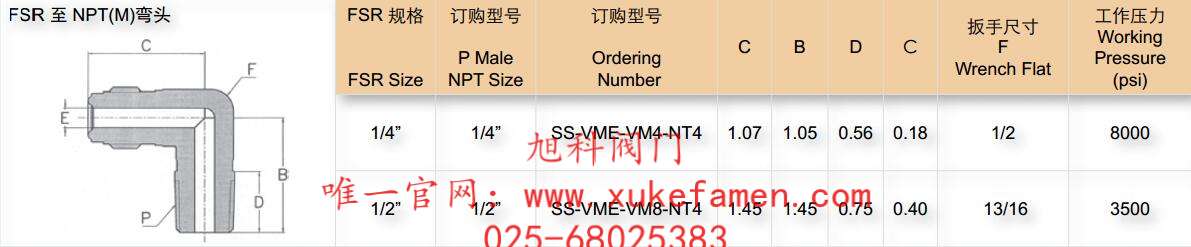

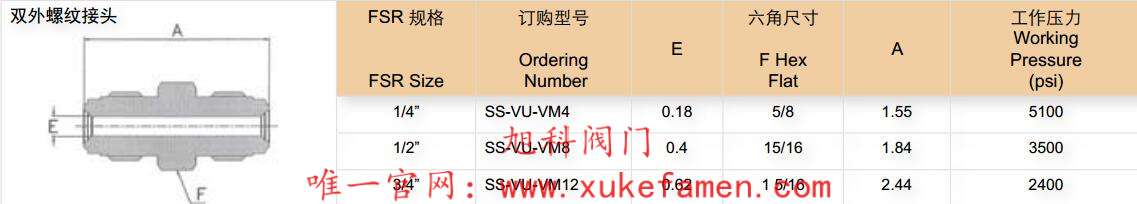

订购信息 Ordering Information
压力温度等级 Pressure &TEMPERATURE RatingS
订购 EP 零件,用以下的设计型号进行订购

u 螺母
内螺纹是镀银的,以防止磨损,确保装配时一致
视觉检查与泄漏测试端口:每个螺帽带两个检漏孔,便于泄漏测试

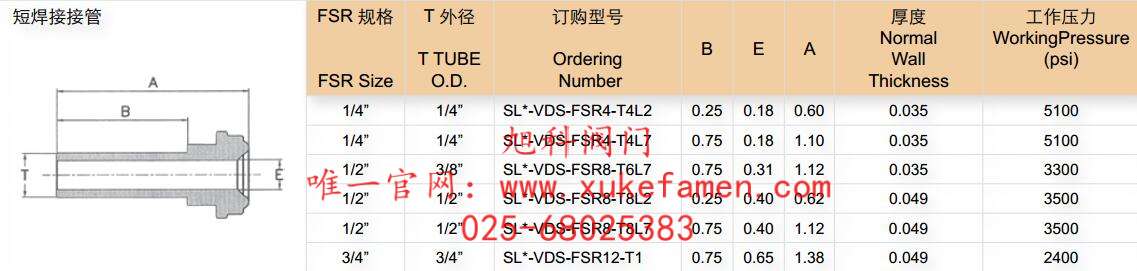

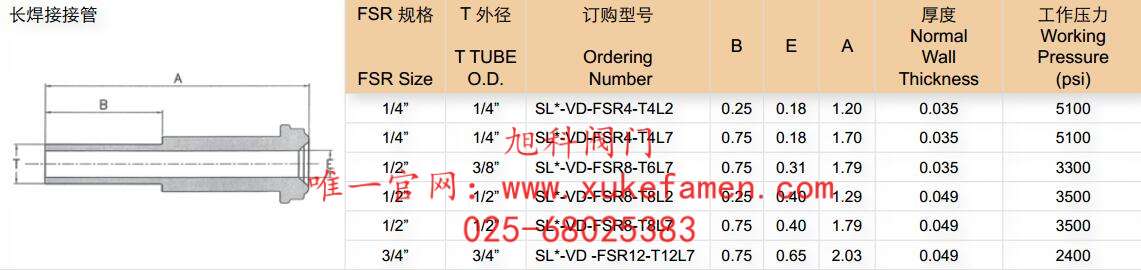

焊接接管 Glands

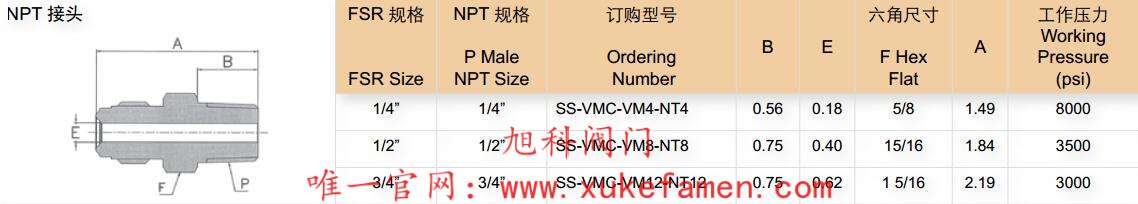

转换接头

     焊接组件 Welding Assemblies
